| Término del proceso | Introducción del proceso | máquina | Tamaño de la máquina | superficie del piso | potencia (Kw) |
|
| Duración ((m) | Ancho (m) | |||||
| Proceso 1 | Cortado por láser de bobinas de acero | Línea de corte por láser | 12000x2600x1950 mm, el tamaño de las piezas | 17 | 2.6 | 45 |

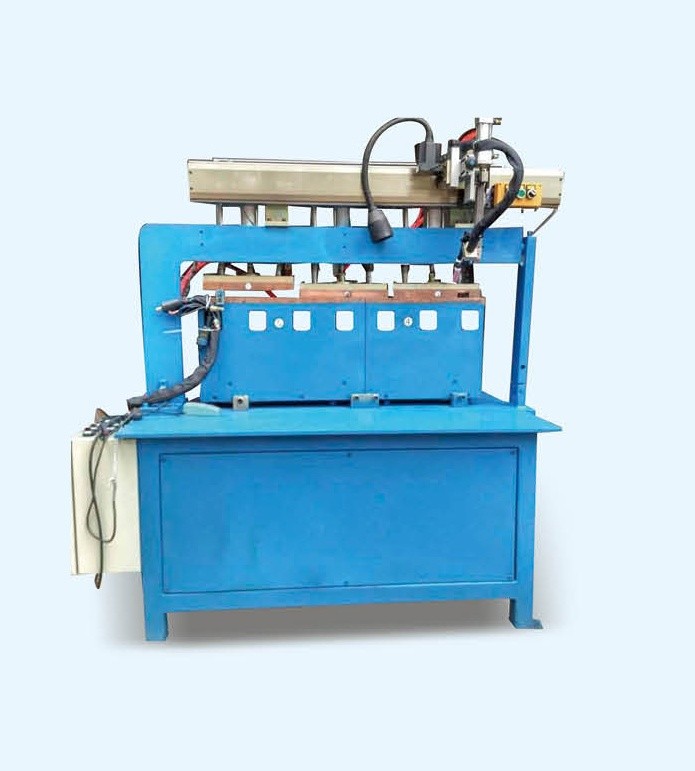

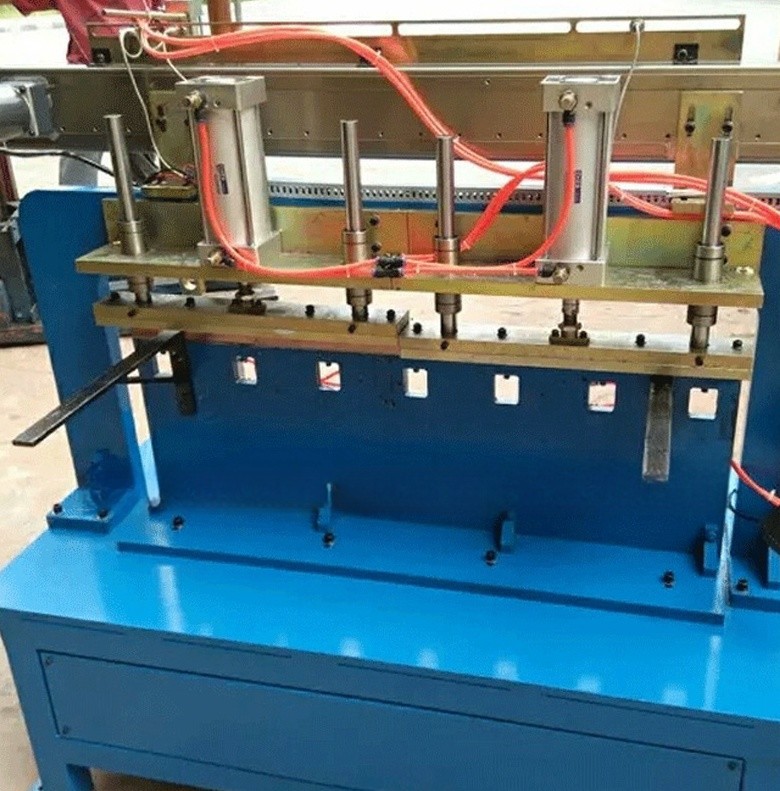

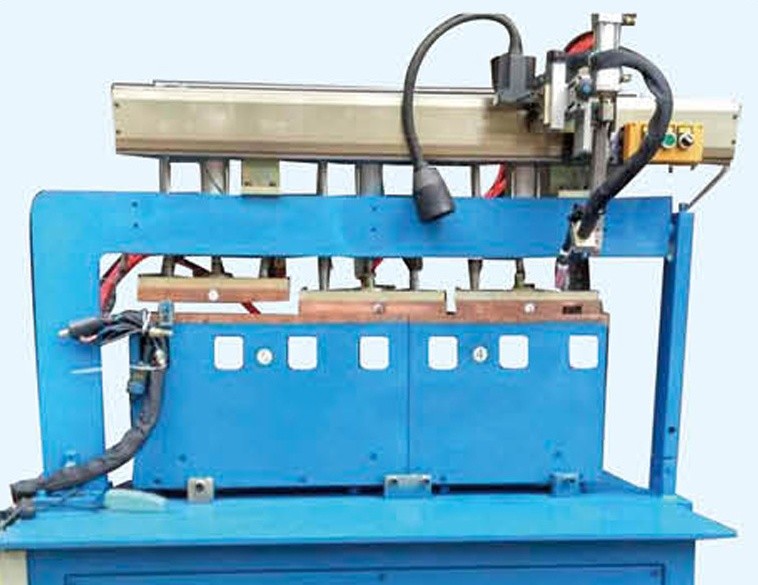

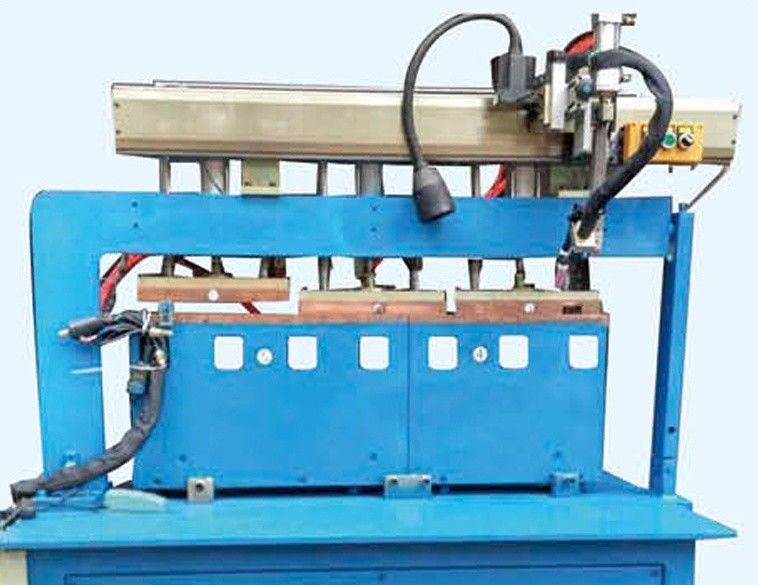

| Proceso 2 | Soldadura de hojas para ahorrar material | Máquina de soldadura de costura recta | Las dimensiones de las placas de ensamblaje son las siguientes: | 1.4 | 1.1 | 0.4 |
| Proceso 3 | Moler hojas para ahorrar material | Máquina para moler hojas | Se trata de un sistema de control de la velocidad. | 2.3 | 1.6 | 3.2 |
| Proceso 4 | Perforación de agujeros de agua | La máquina de presión para la garganta profunda/J21S-40T | Las dimensiones de las placas de ensamblaje son las siguientes: | 1.5 | 1.2 | 4 |
| Proceso 5 | Los golpes para la prevención | Máquina de presión para la garganta profunda/J21S-63T | El tamaño de la caja es de: | 1.7 | 1.4 | 4 |
| Proceso 6 | Presiona la línea de agua. | Máquina de flexión/30T-1600MM | 2600x1400x2000 mm, para el uso en el transporte de mercancías | 2.6 | 1.4 | 3 |
| Proceso 7 | Doblaje de la base del fregadero | Máquina de flexión/63T-2500MM | Las medidas de ensayo de las partidas 1 y 2 se aplicarán en el caso de las partidas 2 y 3. | 2.8 | 1.7 | 5.5 |
| Proceso 8 | Presione el arco y la esquina inferior | Máquina de prensado integrada de costura de rodadura y esquina de dos en uno | El tamaño de la caja es el siguiente: | 1.3 | 0.75 | 2.3 |
| Proceso 9 | Soldadura para costuras verticales y esquinas inferiores | Máquina especial de soldadura CNC | Las dimensiones de las placas de ensamblaje son las siguientes: | 1.4 | 1.1 | 0.4 |
| Proceso 10 | Esquina redonda de molienda de costuras verticales (en el interior) | Máquina de rectificación para esquinas redondas de costuras verticales | 2550x850x2200 mm, para el uso en vehículos de motor | 2.6 | 0.85 | 2.3 |
| Proceso 11 | Reparar las esquinas que faltan del panel | Máquina especial de soldadura CNC para reparación de paneles | El tamaño de la caja es igual o superior a: | 1.1 | 0.85 | 0.4 |
| Proceso 12 | Soldadura CNC para el borde interno del panel | Máquina especial de soldadura CNC de varios ejes (Para el borde interior del panel) |
Se trata de un sistema de control de velocidad. | 1.7 | 1.4 | 1.3 |
| Proceso 13 | Grillado para el panel del fregadero | Máquina de rectificar (tipo de cinta abrasiva) | Las dimensiones de las placas de ensamblaje son las siguientes: | 2.5 | 1.4 | 3 |
| Proceso 14 | Grillado para el panel del fregadero (superficie de espejo) | Máquina de moler | Las dimensiones de las placas de ensamblaje son las siguientes: | 3 | 1.4 | 3 |
| Proceso 15 | Pintura para el fondo de la parte posterior del fregadero | Equipo de pintura manual | Las medidas siguientes se aplicarán: | 2.2 | 1.8 | 4.5 |
| Proceso 16 | Secado después de la pintura | Horno de secado | Las mediciones de la longitud de la banda son las siguientes: | 13 | 1 | 30 |
| Superficie total de la planta ((Incluida la distancia espaciada y la ruta de transporte):> 65 m ((Longo) x 10 m ((Ancho) | ||||||
| Flujo del proceso | Nombre del equipo | Nombre específico de la máquina |
| Cortado | Cortado por láser | Personalizable |
| Presión de costuras y de esquinas | Máquinas de prensado de costuras y esquinas | Máquina de prensado de costura, Prensadora de esquina, Prensadora integrada de costura y esquina |
| Estampado | Máquina de estampado | Perforación de agujero de agua,Puncheo de la prevención |
| Envasado | Máquina de flexión | Se doblan para formar la forma de un tazón,
Presiona la línea de agua.
|
| Saldado | Máquina de soldadura | Máquina de soldadura de filetes CNC, máquina de soldadura de esquinas de CNC, máquina de soldadura de costura, máquina de soldadura plana CNC,
Presione el arco y el fondo
esquina,
|
| Las demás máquinas y aparatos de limpieza | Máquinas para moler y pulir |
El moldeado automático para el
El panel del fregadero es áspero.
Polishing), rectificación automática para el
el panel del fregadero (polido fino),
Esquina redonda de vertical
moler las costuras (en el interior)
|
- ¿ Qué?
