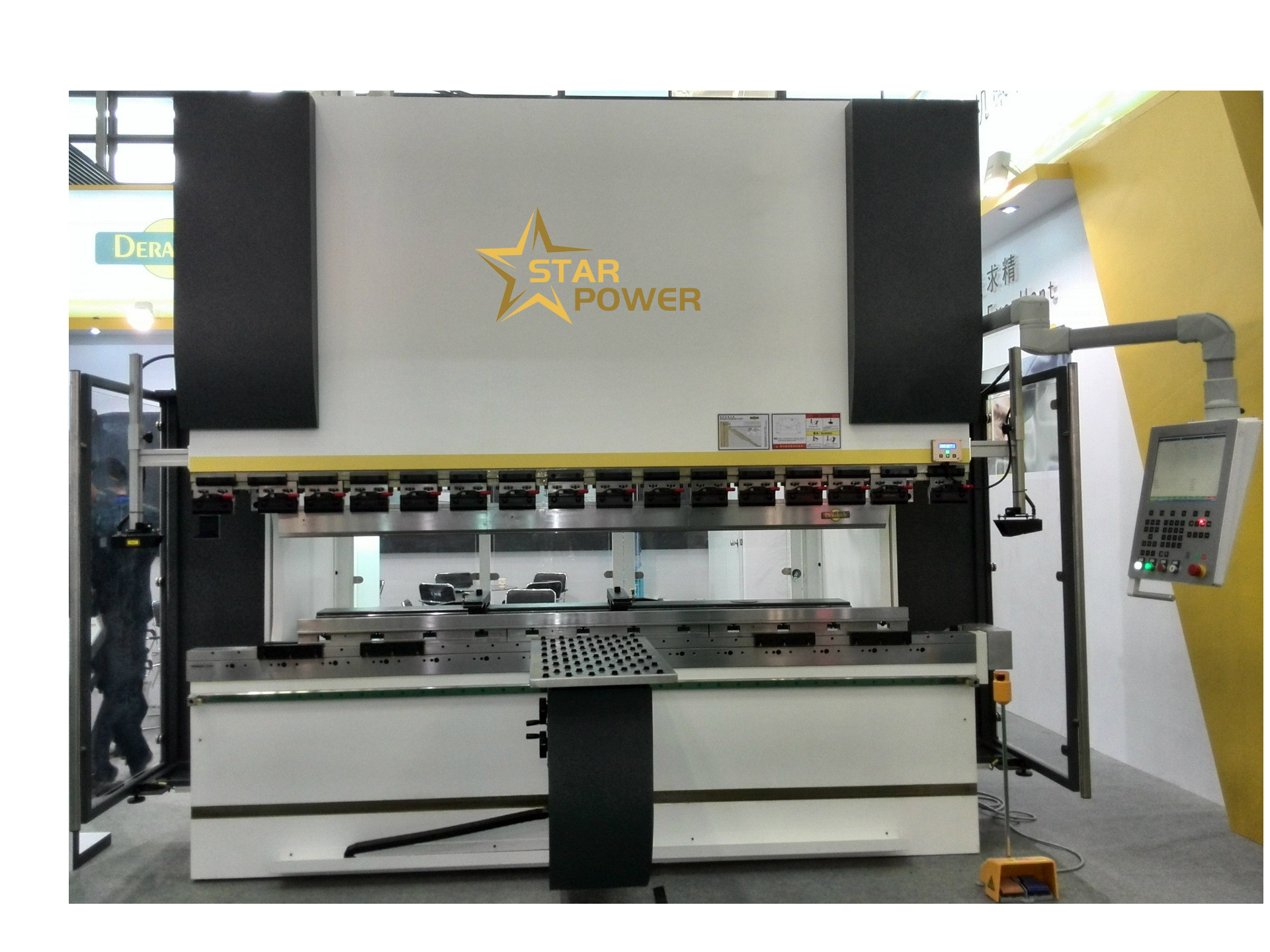

Máquina de flexión CNC de 63 toneladas y 2,5 m Máquina de fabricación de fregaderos de cocina
FBT-63T / 2500 Torcido eje de flexión sincrónica CNC
Documento técnico
1. Parámetro técnico:
| Modelo de la máquina | Se aplicará el método de cálculo de las emisiones de CO2 en el caso de las emisiones de gases de efecto invernadero. |
| La fuerza nominal | 630 kN |
| Duración de la curva | 2500 mm |
| Distancia entre columnas | Las demás medidas |
| Profundidad de la garganta | Las demás: |
| movimiento de deslizamiento | 100 mm |
| altura abierta | 685 mm |
| El SLíder rápido abajo velocidad | 100 mm/s |
| Velocidad de retorno del deslizador | 80 mm/s |
| Velocidad de trabajo del deslizador | 10 mm/s |
| Potencia del motor principal | 5.5 KW |
| Víaje del eje X del bloque trasero | 500 mm |
| C. LasSistema de control | TP10S |
| C. LasEjes de control | 2 Ejes |
| Tipo de mesa de trabajo | Banco de trabajo del mismo centro |
2. función Introducción
1,10Pantalla táctil HD de 0,2 pulgadas: bajo consumo de energía, alto rendimiento, intuitivo y simple.
2, sistema operativo inteligente: funciones completas, humanizadas, intuitivas, sencillas y fáciles de aprender,
Acortar el ciclo de formación del operador.
3Posicionamiento rápido manual de productos individuales.
4Función de programación del ángulo.
5Función de programación directa.
6Control de la posición del deslizador y medición de la posición del deslizador con alta precisión.
7Calculación automática del valor de extensión de la chapa metálica.
8, el tirón traseroelfunción de flexión.
9, función de modificación de parámetros simple, y hay dos modos de selección de corrección.
10Función de almacenamiento de productos: 100 programas de productos (cada programa de productos tiene 20 procedimientos) y ampliado de acuerdo con los requisitos.
11Alturas de retorno del deslizador ajustables: la altura de apertura del deslizador en cada proceso de flexión se puede programar de forma independiente para mejorar la eficiencia de la producción.
12- Sistema de control: TP 10 S
2. cilindro de aceite: sello NOK de Japón, utilizando tecnología de laminación, el recubrimiento de superficie más delgado también puede alcanzar los 0,12 mm, con alta resistencia al desgaste.
3. Cada componente del marco adopta la estructura soldada de la placa de acero, después del tratamiento de templado y el tratamiento de envejecimiento por vibración, eliminar la deformación causada por la tensión de soldadura y la tensión de procesamiento,y garantizar la precisión y la durabilidad de la máquina herramienta.
4El fuselaje adopta una estructura soldada integral para facilitar el transporte.
5El fuselaje, el deslizador y otros componentes importantes son analizados por el software de análisis de elementos finitos ANSYS para garantizar la fiabilidad de la máquina herramienta.
6Los cilindros en ambos extremos se colocan en ambas columnas para conducir el tobogán directamente; por lo que la máquina es simple y rígida.
El deslizador está sincronizado por la fuerza del eje de torsión, y puede soportar cierta carga parcial; el deslizador adopta estructura de marco, fuerte rigidez,
Alta resistencia y pequeña deformación.
7El molde superior está equipado con el mecanismo de compensación de precisión de hierro inclinado del molde superior, que puede hacer que la pieza de trabajo alcance una alta precisión de flexión.
8. Los valores de marcha de los engranajes traseros y del deslizador se muestran en la pantalla de visualización
9Este sistema hidráulico puede realizar la rápida disminución del deslizamiento, la disminución lenta, la velocidad avanzada de flexión, el retorno rápido y la parada de emergencia del deslizamiento en el proceso ascendente y descendente.
10El control eléctrico es centralizado y fiable, específicamente como sigue:
Las instalaciones de energía se encuentran en el fuselaje, que se controlan y realizan a través de la pantalla táctil del panel de control.
Equipado con un interruptor de pie, que se puede operar a través de su acción de flexión directa, conveniente y rápida.
La sobrecarga y el cortocircuito del motor están protegidos por el interruptor de aire.
11Material de las matrices: 42 CrMo
4. configurar
| 1 | sistema de control numérico | TP10S |
| 2 | sistema de presión hidráulica | Haimen Xinli-XINLI, también conocido como Haimen |
| 3 | El motor | Yao da |
| 4 | Pampilla de engranajes | HONGYI |
| 5 | equipos eléctricos | Schneider; Omron |
| 6 | fuente | Taiwán; Ming Wei |
| 7 | componentes de los sellos | Japón NOK |
| 8 | el molde | Tratamiento térmico a granel |
| 9 | ||
| 10 |
5Detalles de la entrega:
1. Hidráulicahojas de metalMáquina de flexión CNC, modelo: FBT-63T / 2500mm un juego
2. Anexos aleatorios:
| 1 | alfombrilla | 1conjunto | |
| 2 | Bloqueo trasero | 4 piezas | |
| 3 | Pedal de los pies | 1Pcs. |
3Herramientas al azar:
| 1 | pistola de aceite | 1Pcs. | |
| 2 | llave inglesa especial para la máquina | 1 juego |
5- Condiciones que deben proporcionar los usuarios para utilizar la máquina herramienta
1Fuente de alimentación: 380 V ± 10%, 50 HZ.
2Temperatura ambiente: entre 5 y 38°C (temperatura de trabajo).
3. Humedad ambiente: la humedad relativa es de 20 ~ 80% RH.
4Manténgase alejado de la fuente de vibración fuerte y la fuente de interferencia electromagnética.
5No hay gases nocivos y corrosivos, no hay polvo.
6El tiempo de entrega es de 15 a 20 días.
